施工改造！混凝土地坪表面油污如何處理？

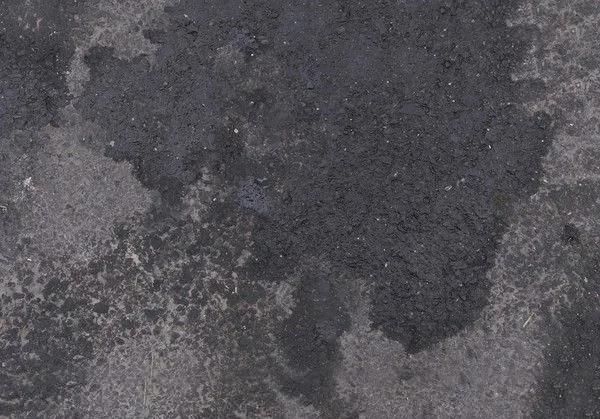

地面起油污的原因

混凝土地坪結構上是蜂窩狀，本身存在很多的空隙，可以流通空氣、液體和細小的灰塵。一方面這種特性會(huì )讓混凝土的強度提升，并對環(huán)境有一定的自我修復能力（吸收），可以將地面的水和油污進(jìn)行吸收，減少對工作環(huán)境的影響。

但另一方面，混凝土地面的空隙也是導致老地面沉積各種污染的原因，特別是油污，十幾年長(cháng)期接觸油污的老地面可以說(shuō)是整塊混凝土都含著(zhù)油污。而且油水不相溶，當地下水通過(guò)空隙上冒時(shí)，混凝土表面就會(huì )滲出油來(lái)，導致地面濕滑，降低工作環(huán)境的安全性。



油污處理方案

常規來(lái)說(shuō)，面對受到油污污染的混凝土地面，根據油污污染程度，主要采用以下幾種方式：

一、短期、新產(chǎn)生的油污：

1、火烤。這種油污還停留在混凝土地坪的表面，沒(méi)有滲透進(jìn)內容。面對這種情況，可以采用噴火火烤的形式將油燃燒掉。

【缺點(diǎn)】：面對大面積油污地面時(shí)，時(shí)間成本、能耗成本、安全性方面都存在問(wèn)題。

2、高壓水槍沖洗。這種處理方法對停留在表面的油污比較有效，也適合大面積的清洗。

【缺點(diǎn)】：只能處理表層的油污，混凝土內部積累的油污無(wú)法處理。

二、長(cháng)期積累的，深層的油污。

1、燒堿。燒堿的化學(xué)名稱(chēng)是氫氧化鈉，可以與油脂反應，生成高級脂肪酸和甘油，達到去除油污的效果，非?？旖?，適合大面積的去油。

【缺點(diǎn)】：燒堿本身具有腐蝕性，如果不及時(shí)去除，會(huì )腐蝕混凝土和鋼筋。一般來(lái)說(shuō)，去油污的堿液里面，一公斤中只添加100克的燒堿。

2、重鑄混凝土。如果混凝土油污污染非常嚴重，想完全去除混凝土內的油污很可能會(huì )直接破壞掉混凝土本身結構和內部鋼筋，一般建議客戶(hù)重鑄混凝土，在原有基礎上澆筑5-10公分的混凝土。

【缺點(diǎn)】：重鑄混凝土成本高，周期長(cháng)，如果要充分養護，需要等待28天。而且有些廠(chǎng)房設備已經(jīng)安裝到位，處于常年開(kāi)工狀態(tài)，無(wú)法采用這種方法。

3、隔絕、封閉。使用特制封底材料對地坪表面進(jìn)行封閉，讓油污無(wú)法滲透上來(lái)。該種方法采取的不是去除油污的思路，而且隔絕直接將受油污的區域與表層隔絕，上下分離，不管混凝土受污多嚴重，表層都是完好的。

【缺點(diǎn)】：由于隔絕的涂層一般不超過(guò)2mm，屬于很薄的一層。而地下水上涌的力量是很大的，就算是防水層涂膜也需要在上面施工5-15公分混凝土墊層進(jìn)行壓制，想單純靠地坪表面涂膜就想一勞永逸，不太顯著(zhù)。地面在使用的過(guò)程中會(huì )很容易出現起泡的問(wèn)題。
