傳統的水磨石在硅酸鹽水泥發(fā)明后不久即出現,可謂歷史悠久,現在在很多保護建筑中仍可以找到其蹤跡。
隨著(zhù)施工技術(shù)和材料的不斷升級改良,近年來(lái)又出現了新型的水泥基磨石,那么,傳統的水磨石和新型水泥基磨石有些什么不一樣呢?
1.施工材料
?傳統水磨石:膠凝材料為普通的硅酸鹽水泥,水化產(chǎn)物為水化硅酸鈣。
?水泥基磨石:膠凝材料為高聚合物特種水泥,加入添加劑組成的新型材料。
2.單塊面積
?傳統水磨石:因為硅酸鹽水泥收縮太大,傳統水磨石單塊面積做到1.5米見(jiàn)方是極限。

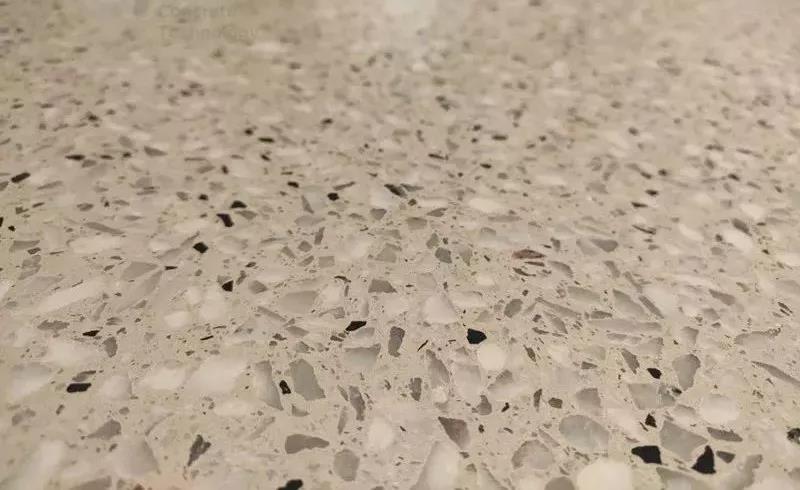

?水泥基磨石:采用特種水泥、金屬和非金屬等特殊骨料與固體強化層組合而成,穩定性相當好,可做到大面積無(wú)縫。
3.施工潔凈度
?傳統水磨石:打磨必須用大量的水降溫,產(chǎn)生污水問(wèn)題非常麻煩,尤其在現代都市嚴格的排污法規限制下,基本不可能收集排放污水,就算能夠收集排放,成本將會(huì )非常高昂。
?水泥基磨石:采用大功率工業(yè)吸塵器,打磨全程無(wú)水、無(wú)塵,吸塵器確保清潔施工無(wú)揚塵。干磨工藝更能讓水泥基磨石打磨拋光后表面光澤度提高,以此來(lái)提升磨石地面的整體效果和高端貴族感。
4.表面硬度

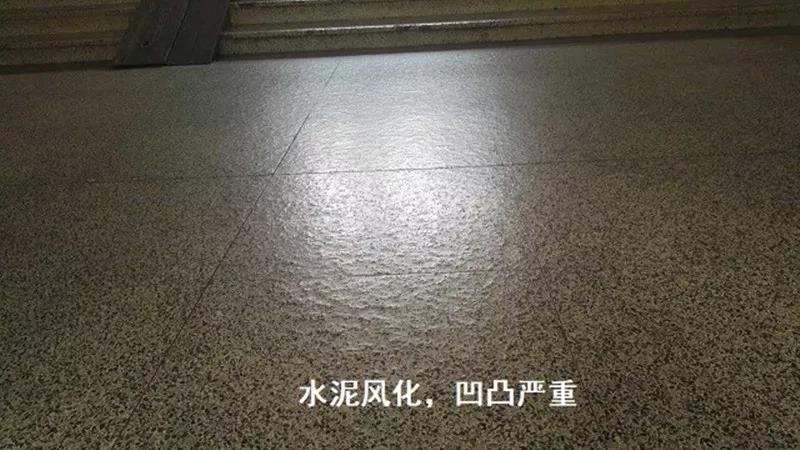

?傳統水磨石:采用硅酸鹽水泥為膠凝材料,表面硬度大約為莫氏4度,長(cháng)期使用后,水泥本體磨損凹陷、骨料突出,美觀(guān)度大大打折。
?水泥基磨石:通過(guò)膠凝材料的改變,使表面硬度和強度大幅度增強。固化后的表面在未經(jīng)硬化處理之前,表面硬度即可達到6-7度左右,硬度大于大多數骨料,經(jīng)硬化處理后,硬度在7度以上,有效地避免了長(cháng)期使用磨損后骨料突出的問(wèn)題。
5.施工效率
?傳統水磨石:攤鋪后需要與混凝土相同的養護時(shí)間,至少10天以后才能進(jìn)行表面打磨。
?水泥基磨石:具有凝結硬化快、早期強度高的優(yōu)異性能,24小時(shí)即可打磨(抗壓強度基本上已經(jīng)在25MP以上,標準溫度環(huán)境條件下)。
6.施工厚度
?傳統水磨石:可以理解為"水磨石找平裝飾層",本質(zhì)是一層細石混凝土研磨拋光層,厚度一般不低于40毫米。
?水泥基泥磨石:是一層找平層之上的精密裝飾層,厚度一般不超過(guò)20毫米,最低厚度甚至能達到12.7毫米。這個(gè)優(yōu)點(diǎn)尤其適合老舊建筑物改造工程,有效控制標高和降低建筑物負載。
7.表面抗污力

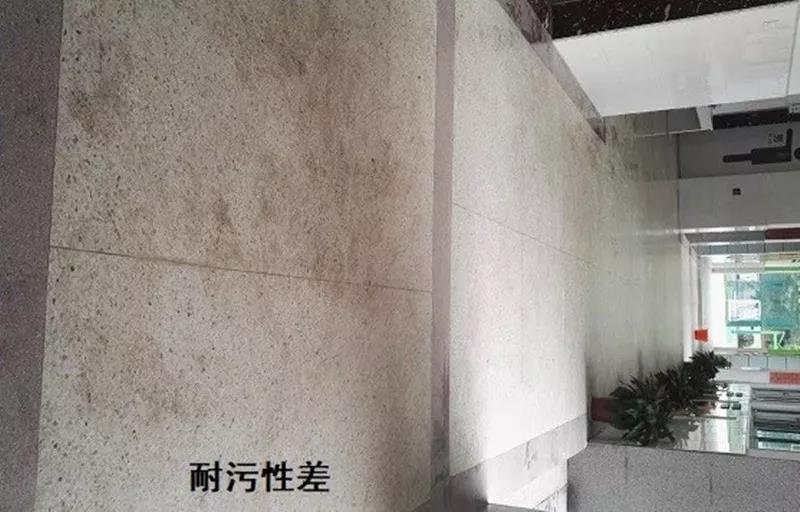

?傳統水磨石:改變不了硅酸鹽水泥表面多孔的特質(zhì),就算引入無(wú)機表面致密劑進(jìn)行表面處理,也達不到現代水磨石的表面致密度。
?水泥基磨石:表面本身也可以進(jìn)行水性無(wú)機硬化劑進(jìn)行表面處理,從而進(jìn)一步提供表面致密性、拋光光澤度和清晰度,耐污表現遠勝于傳統水磨石。
8.骨料選擇

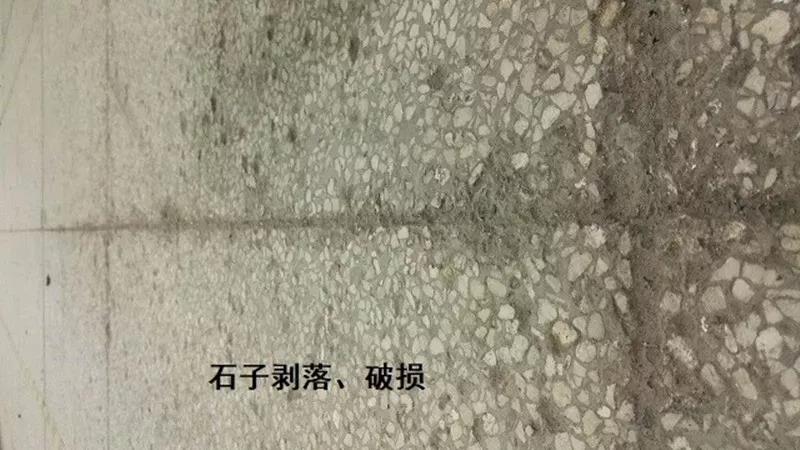

?傳統水磨石:對于骨料的種類(lèi)和粒徑有嚴格的控制要求,一般只能選擇4-8毫米以上粒徑的骨料,對低吸水類(lèi)的骨料(比如玻璃,石英等)的相容性能極差。原因還是硅酸鹽水泥的水化產(chǎn)品的硬度較低,也就是"握砂力"較差,小顆粒骨料容易在打磨過(guò)程中"跳砂",低吸水性骨料無(wú)法被有效粘結,大大影響表面裝飾效果。

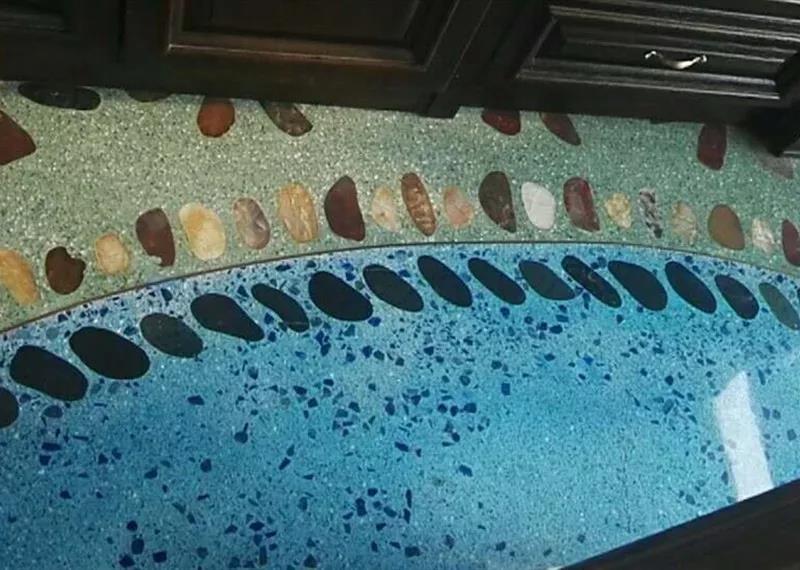

?水泥基磨石:材料只要骨料級配合理,對于1~3毫米甚至更細小骨料的"握砂力"非常好,不容易跳砂,并且還能添加低吸水性骨料。
9.基層要求
?傳統水磨石:細石砂漿墊層,成本低,易空鼓、開(kāi)裂,造成面層的空鼓、開(kāi)裂。
?水泥基磨石:抗裂墊層,造價(jià)高,強度高,不開(kāi)裂不空鼓。
10.裝飾效果
?傳統水磨石:在單塊面積、骨料選擇方面有很大的局限性,表面拋光性能也不太好,幾乎不太可能拋光到60度以上。
?水泥基磨石:拋光到90度基本不是問(wèn)題,加上單塊面積大、骨料選擇寬泛而精細,裝飾效果與傳統水磨石不可同日而語(yǔ)。
11.墻體一體化
水泥基磨石因為添加了聚合物的因素,抗折強度和韌性有本質(zhì)的改變,可以在現場(chǎng)制作或工廠(chǎng)預制墻面裝飾板材,甚至可以做到3米見(jiàn)方的大尺寸板材和L型板材等一體成型的異型板材預制。這些傳統水磨石無(wú)法做到。
