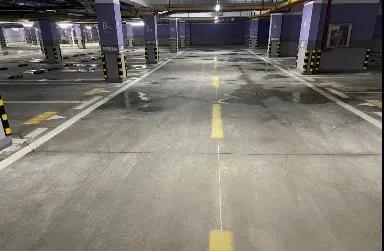

金剛砂出現色差的主要原因有3個(gè)：
1）選料問(wèn)題；
2）未分次撒料，用料不足，厚薄不一；
3）養護問(wèn)題，采用覆蓋塑料薄膜養護方式，導致地面水分揮發(fā)不均勻；薄膜與地坪接觸的地方顏色泛白，未接觸的地方顏色正常。
.jpg)
預防措施：
1）選擇產(chǎn)品質(zhì)量穩定可靠，信譽(yù)好的生產(chǎn)廠(chǎng)家；
2）撒料應嚴格按照交底要求分次進(jìn)行，用量不低于5kg/m²；
3）嚴禁采用塑料薄膜養護，夏季施工可采用分次撒水養護（間隔2~3h）。

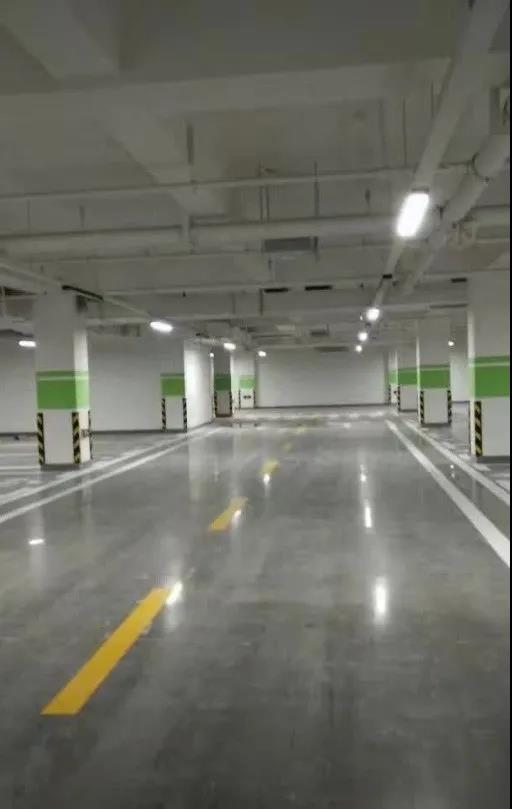

二、地面平整度超差
地面平整度允許偏差值為縱橫向≤2.5mm/2m，施工中超差的原因是：
1）模板支設超差；
2）砼部分未按標準整平；
3）耐磨料撒播不均勻。
.jpg)
預防措施：
1）嚴格校準標高線(xiàn)，每2m左右設鋼釬，鋼釬標高同縱縫模板上標高，水平儀校核；
2）接槎處應預先鑿毛剔平，澆筑新砼時(shí)與已澆筑地面水平度保持統一，個(gè)別低洼處應及時(shí)補料填平；
3）耐磨骨料應分兩次撒布。第一次用量是全部用量的2/3，應使拌合物均勻落下，切忌用力拋灑而致骨料和水泥分離。待耐磨材料吸收一定的水份后，再用磨光機碾磨分散并與基層砼漿結合在一起。第二次撒布剩余的1/3，方向與第一次撒布方向垂直，撒布時(shí)先用靠尺或平直刮桿衡量水平度，并調整第一次撒布不平處，撒布后立即抹平磨光，并重復磨光機作業(yè)至少兩次。磨光機作業(yè)時(shí)應縱橫向交錯進(jìn)行，均勻有序，防止材料聚集。第三次主要是修補處理，對低洼處補料整平，對磨光機無(wú)法顧及到的邊角處采用人工壓平抹光。

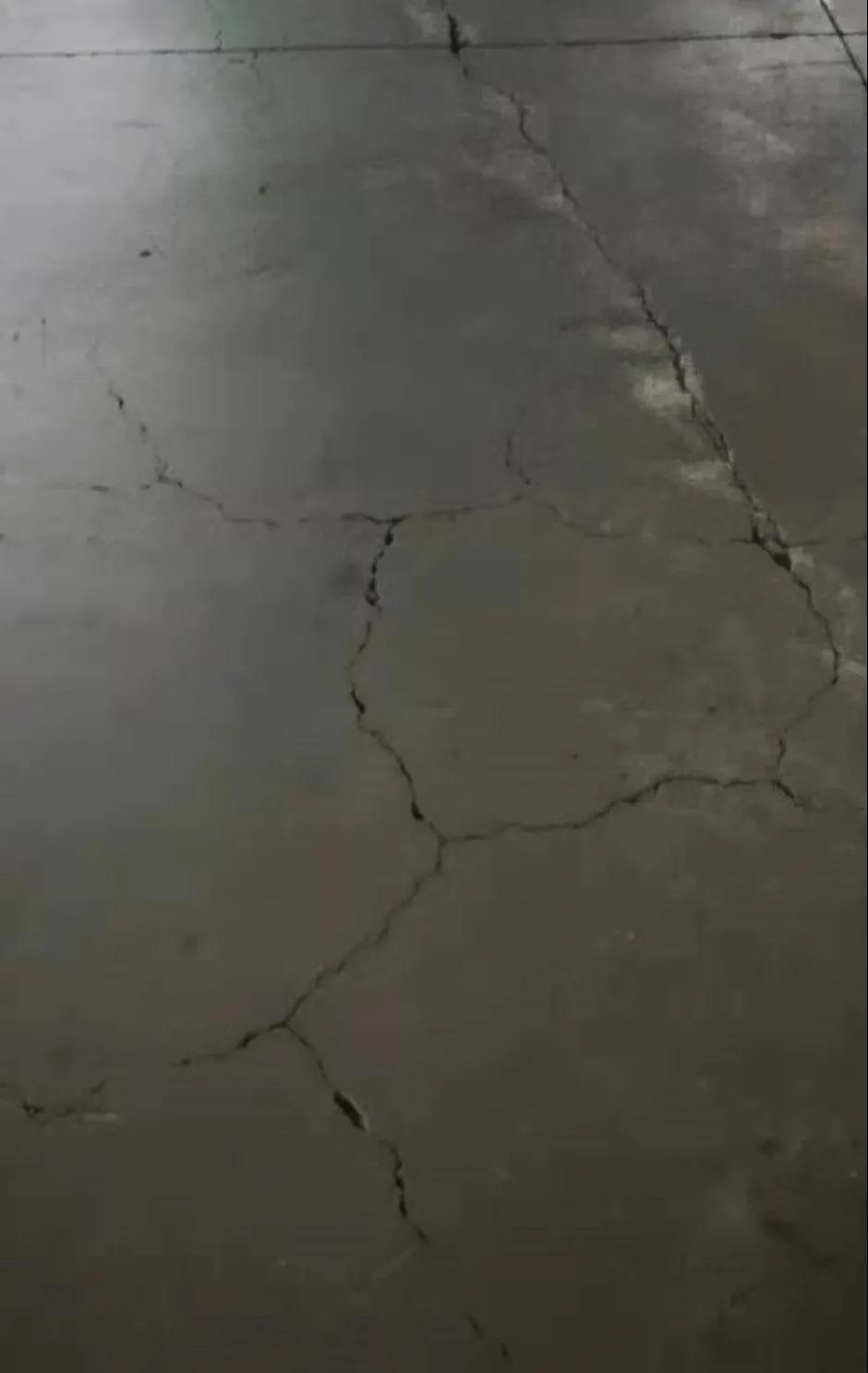

三、地面裂縫
地面裂縫存在以下幾種情況：
1）砼初凝時(shí)間未掌握好，在砼含水量較低的情況下撒金剛砂耐磨骨料，容易導致施工完成后產(chǎn)生裂紋；
2）施工方法不當，耐磨層（金剛砂層）厚度不足、失水過(guò)快（施工環(huán)境氣氛過(guò)高等情況），產(chǎn)生體積收縮和線(xiàn)收縮，導致出現裂縫或空鼓；
3）養護不當，施工完成后沒(méi)在規定時(shí)間內對地面進(jìn)行養護或淋水保養不夠；砼溫度較高時(shí)，澆冷水養護，也會(huì )產(chǎn)生裂紋。
注：當單用金剛砂地坪時(shí)，建議采用養護劑（油性，有成膜效果）對地面進(jìn)行養護；若金剛砂加固化（或環(huán)氧），則直接采用水養護即可。
4）收縮縫切割時(shí)間晚，因熱脹冷縮而出現裂紋。一般情況下，金剛砂地面施工完成后24-48小時(shí)進(jìn)行伸縮縫切割為宜，如太晚，隨著(zhù)地面硬度逐步增加，切割時(shí)地面就會(huì )容易“爆”，出現裂紋；
5）分格縫間距過(guò)大，也會(huì )有裂紋產(chǎn)生。
.jpg)
對應預防措施：
1）嚴格控制第一次撒料的時(shí)間；
2）砼層和耐磨層（金剛砂）同時(shí)施工；
3）養護時(shí)間不少于14d；
4）合理控制切縫時(shí)間；
5）分格縫間距一般應不大于6m*6m。
四、地面起砂、起皮或麻面
形成原因：
1）搓毛、抹光工藝粗糙；
2）養護不到位、養護時(shí)間不夠；
3）耐磨骨料撒布時(shí)間控制不好。
.jpg)
預防措施：
1）用磨光機充分磨平、壓實(shí)、搓毛不少于3遍，用地坪抹光機對地面充分抹光、找平不少于3遍；
2）養護時(shí)間不少于14d；
3）嚴格控制耐磨料撒布時(shí)間。耐磨材料撒布的時(shí)機隨需根據氣候、溫度、砼配合比等因素而變化。撒布過(guò)早，會(huì )使耐磨材料沉入砼中而失去效果；撒布太晚，砼因凝固而逐漸失去粘結力，使耐磨材料無(wú)法與其充分結合。判別耐磨材料撒布時(shí)間，最方便的方法是腳踩地面時(shí)，大約下沉5mm，即可開(kāi)始第一次撒布施工。墻、柱、門(mén)和模板等邊線(xiàn)處水分消失較快，宜優(yōu)先撒布施工，以防因失水而降低效果。
五、補救措施
1、局部破損：破損處清理干凈、充分浸水潤濕，再用丁苯乳膠加水，并與篩除骨料的硬化劑材料拌合制成的膠泥膩子進(jìn)行修補，最后用丁苯乳膠加水乳液進(jìn)行涂刷；
2、大面積破損：可根據實(shí)際需要，對破損部位畫(huà)線(xiàn)鋸切，鑿掉面層和部分基層，然后清理潤濕、掃素水泥漿、澆搗砼，最后施工金鋼砂硬化劑面層；
3、地面起皮：耐磨金剛砂地面表層翻卷、起皮。補救措施：將起皮處區域進(jìn)行切割鑿除（鑿成麻面），在麻面部位噴水濕潤后，用與砼同標號的修補砂漿抹壓，將地面抹平，最后施工固化劑。
4、金剛砂地坪裂縫補救措施：
1）表面有防滲、抗沖、耐磨要求部位的裂縫，應進(jìn)行表面處理；
2）針對能影響結構整體性、強度、防滲性能和鋼筋銹蝕的裂縫，要進(jìn)行灌漿處理；
3）危及建筑物安全運行的裂縫，除采取灌漿處理外，必要時(shí)還應采取其他的加固措施；
4）對溫度反映敏感的裂縫，應在低溫季節后期裂縫開(kāi)度較大時(shí)處理；
5）對活動(dòng)性裂縫必須采用柔性材料進(jìn)行處理。
